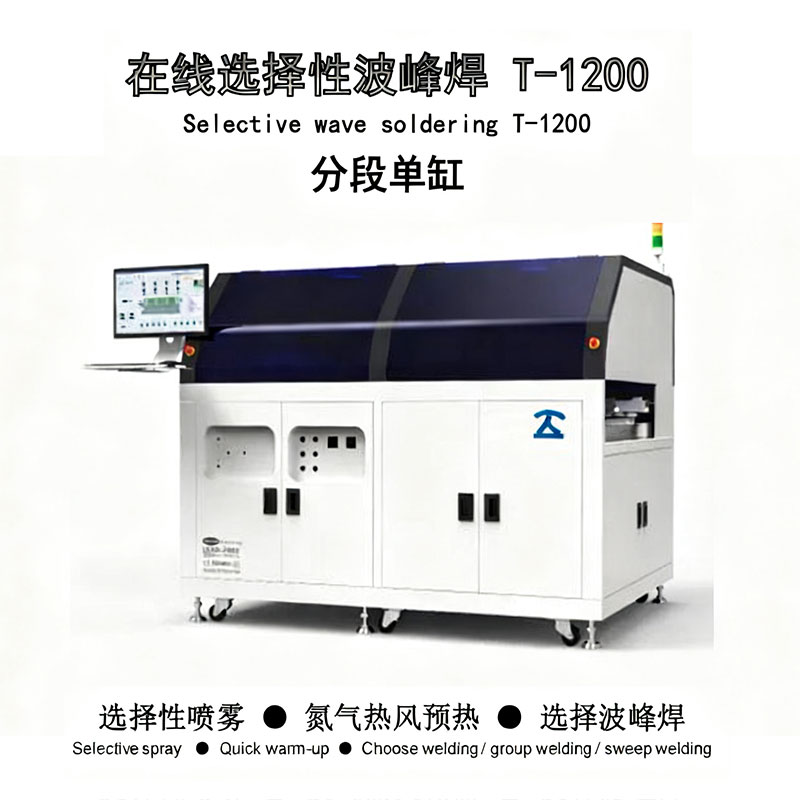

在線式選擇性波峰焊T-1200

在線選擇性波峰焊T-1200特點：選擇性噴霧、氮?dú)鉄犸L(fēng)預熱、選擇波峰焊

一、設備工藝結構

1、選擇性噴霧

助焊劑噴嘴，程序路徑X-Y移動，焊接部位噴涂助焊劑。

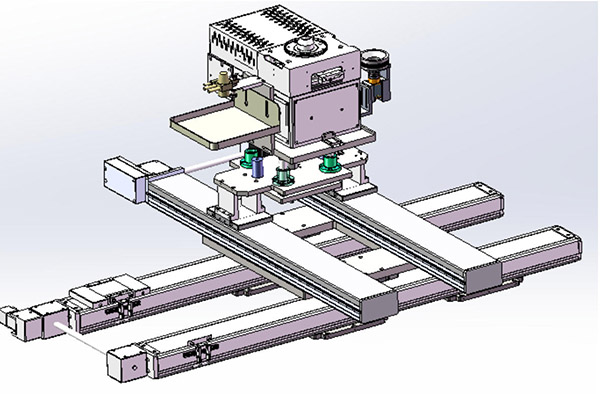

2、選擇性波峰焊接

錫爐的X-Y-Z移動，防塵設計;運動控制配工業電腦，視覺編程系統。

3、錫爐

機械泵加錫16Kg;電磁泵加錫8/16公斤可選。

二、設備結構

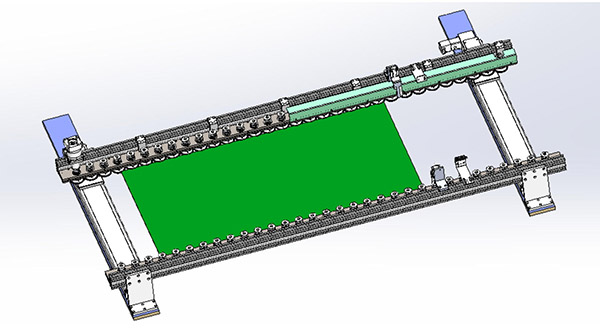

1、傳輸系統：雙列滾輪結構，軌道寬度電動可調

2、軟件操作：工業電腦控制，視覺編程系統。

三、選擇性波峰焊T-1200設備參數

PCB尺寸：L150*W50---L600*W600(mmm)大板適用

耗電量：啟動功率5KW，正常工作2-3KW

排風量：3m3/min，排風管∮150mm2套

設備電源：標配3∮380V6Kw+N+G

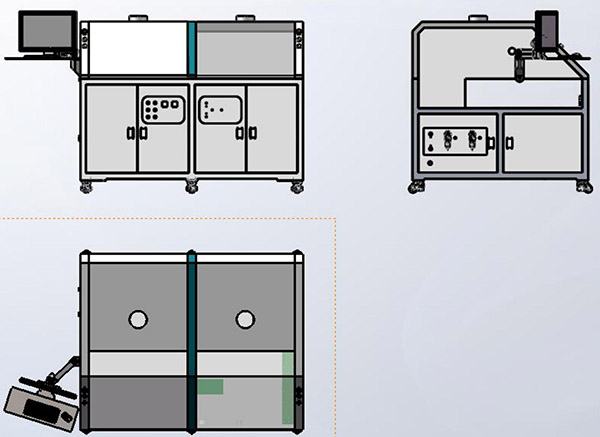

設備尺寸：L1900*W1500*H1650m

傳輸系統：滾輪式傳輸，軌道寬度50-600m自動可調平穩，調寬方便

噴霧系統：霧化閥/點射閥;選擇性噴霧節省助焊劑

預熱系統：標配下紅外;上熱風可選節能高效

焊錫系統：機械泵16Kg/電磁泵8Kg/電磁泵16Kg可編程選擇性焊

噴嘴規格：圓嘴$3mm--12mm，可選異性嘴高效節能

編程方式：視覺+在線電腦編程氧化少

控制系統：工業電腦+視覺編程方便

氮?dú)夂牧浚?m³/H
