德律3D在線型自動光學檢測機 AOI設備

設備品牌：德律AOI

設備型號：TR7700SllPlus

設備產地：臺灣

世界首款混合在線型自動光學檢測機:TR7700SIPlus使用新型的混合檢測設計，TR7700SIPlus能夠充分利用高速動態取像和走停式取像方式，最優化各類PCBA的檢測性能。例如:縮短檢測周期。依產品性質而定，直接切換至最適合產品的檢測模式。

以TRI先進的高精度攝像系統和獨家多相位光源為基礎，TR7700SIPIusAOI能以前所未見的精準度檢測PCB流水線。新一代檢測軟件結合了卓越的缺陷檢測和簡易智能化、以CAD為基礎的編程，使TR7700SIPlus成為兼具可靠和靈活的AOI解決方案。

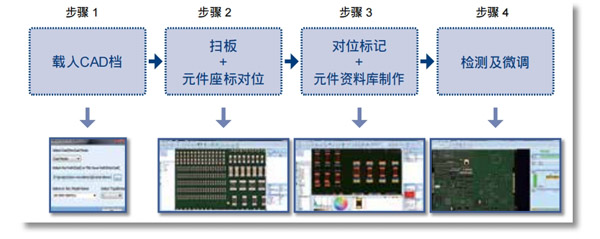

簡易且智能化的程式制作介面

全新的智能編程使用智能化元件庫和集成板彎補償，過程中可大大減少編程時間。

智能化資料庫+模組資料庫

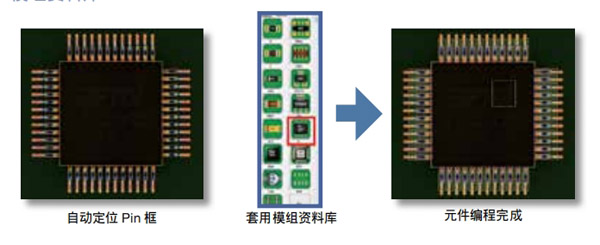

智能化資料庫藉由自動分配IC腳位到對應的檢測框以加快編程速度。

新色彩演算法

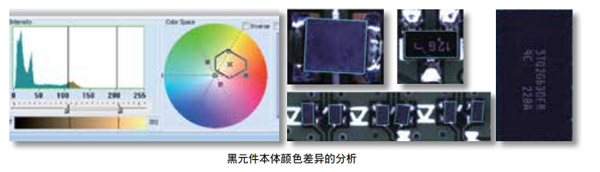

TRI采用新式色彩空間演算法，可提高檢測精度、減少誤判并改善檢測結果，同時減少檢測微調所需時間以及替代影像的數量。

精確的檢測與多相位光源

檢測速度

15um:120cm/sec10ym:60cm?/sec

多相位光源

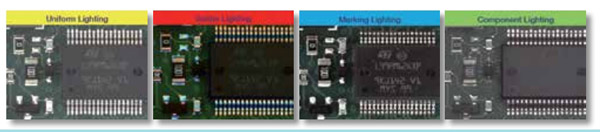

四種獨立相位光源使用專門的光源條件來改善檢測效能，且高速相機在多相位光源下依舊可維持恒定的速度做檢測。

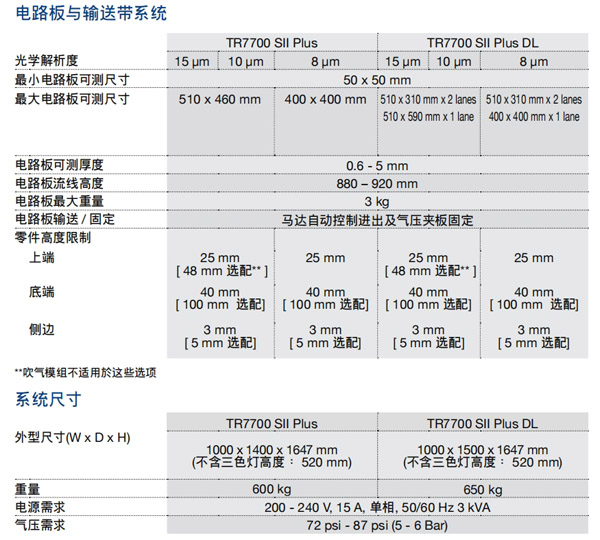

智能化自動輸送帶系統

智能化自動輸送帶系統(IACS)能依電路板尺寸，自動將電路板停放在輸送帶最佳位置，最多可減少進出板時間達2.5秒。

1、減少進出板的時間每板節省0.5~2.5秒)

2、根據板重自動調整輸送帶的速度(節省手動調整與訓練的時間)

高速動態取像vs走停式取像

全方位的設計可依電路板尺寸和元件分布密度在高速動態取像和走停式取像之間切換。

生產線解決方案

生產線集成管理，以優化作業員的效率與反應時間TRI的集成解決方案包括以下四項:

離線編程系統

可使用此應用程式集成為每筆獨立先掃描好的影像做檢測演算法的調整與微調，且應用程式能提供即時的反饋。完成的程式可以再上傳到在線型檢測機上，以達到高穩定性與高精度的檢測。

監控中心

作為制造廠樞紐的核心部分，監控中心可以在整條產線上實際監控和操作多臺檢測機。

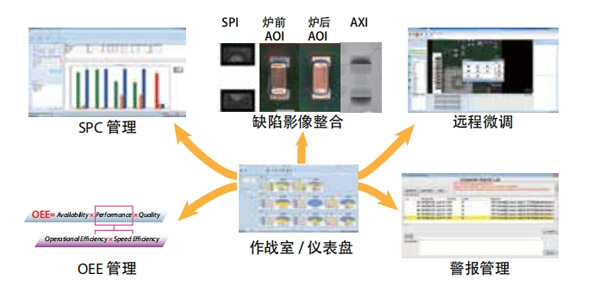

良率管理系統

YMS4.0提供橫跨SPI、AOI和AX1系統的實時檢測狀態，監控SPC和警報狀態，并支持整個SMT生產線的遠程程式編輯調整。集中檢測管理提供前5到10大的缺陷和缺陷圖像、OEE審查和管理、根據產品線、工作站分析問題及挖掘根源，協助改善質量和生產效率分析。YMS4.0支持工業4.0協議。

品質驗證

在自動檢測過程中即可自動搜集良品/不良品影像，不需重新載入板子便可進行測試、微調與驗證的程式參數調整。這可節省工程師微調的時間，加快新產品導人。

選配件

條碼讀取機、維修工作站、離線編程系統、OCR辨識功能、良率管理系統(YMS4.0)，YMSLite、電路板支撐座、雙軌機臺

自動報警系統

三色燈加蜂嗚器進行報警

德律3DAOI爐前/爐后檢測項目

元器件缺陷：缺件、立碑、側立、極反、旋轉、位移、錯件(OCV)、損件、反件、多件

錫點缺陷：錫多、錫少、橋接、DIP類元件吃錫、翹腳、金手指表面刮傷/粘錫
