松下Panasonic貼片機整線解決方案：

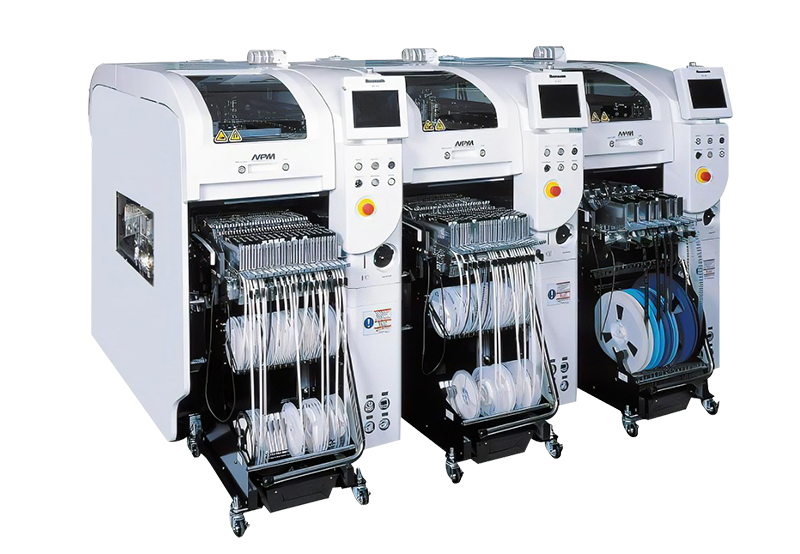

自動吸送一體上板機兩臺→錫膏印刷機兩臺→平行移栽機→在線3D SPI→篩選機→松下貼片機（2臺NPM-D3A，1臺NPM-TT2 ）
→接駁臺→在線2D AOI →接駁臺→十溫區(qū)回流焊→冷卻接駁臺→緩存機→在線2D AOI→檢查站（篩選接駁臺）→收板機

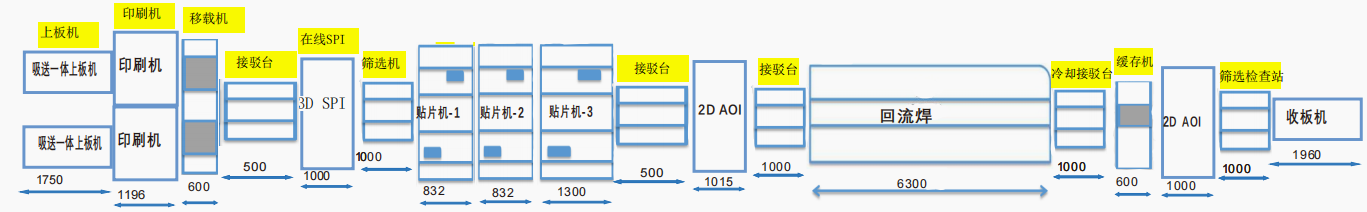

整線解決方案示意圖

松下量產線方案優(yōu)勢：

1、貼裝元件范圍：01005 – 150 x 125 mm    T30mm

2、PCB范圍：510 x 590 mm
3、貼裝精度：37 μm-30μm
4、實際產能約：112600/CPH左右
5、供料器容量： 8 mm    68+68+80=216

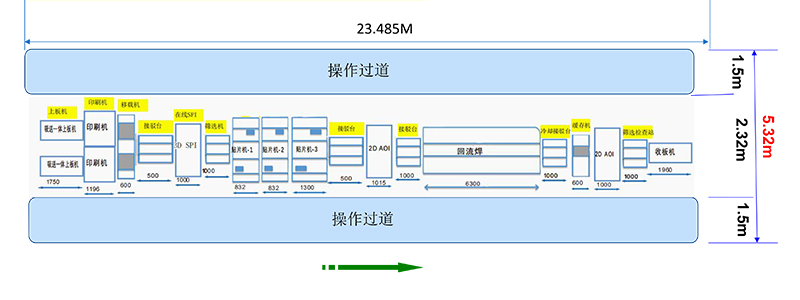

SMT整線占地面積
1、線體總長度：23.48M
2、線體總寬度：5.32M（包含操作邊和維護邊）
3、總占地面積：23.48M*5.32M=124.94平方米
