YAMAHA單軌雙軌貼片機 雅馬哈高速貼片機

設備品牌：YAMAHA雅馬哈

設備型號：YRM20DL

設備產地：日本

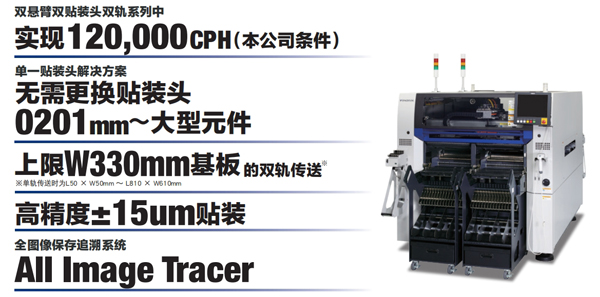

雅馬哈雙軌模塊貼片機采用“單一貼裝頭解決方案”實現高生產性/泛用性/基板對應能力的雙軌貼片機

雙懸臂雙貼裝頭雙軌系列中實現120,000CPH

單一貼裝頭解決方案無需更換貼裝頭0201mm~大型元件

上限W330mm基板的雙軌傳送※單軌傳送時為L50xW50mmL810XW610mm

高精度士15Um貼裝

全圖像保存追溯系統：AlllmageTracer

1、采用“單一貼裝頭解決方案”,廣泛對應各種生產

可實現120,000CPH貼裝能力的高速轉塔式RM貼裝頭配備有可提高小型芯片元件貼裝性能的轉塔式貼裝頭。繼承了“單一貼裝頭解決方案”的特長,無需更換貼裝頭,在保持高速性的狀態下可支持范圍廣泛的元件貼裝,從0201mm的微小型芯片元件到12x12mm、高度6.5mm的中型、異形元件,均可對應。

高速通用直列式HM貼裝頭

是一種泛用型貼裝頭，不僅具備高速性，而且還兼?zhèn)渫ㄓ眯?，?201mm的微小型元件到55x100mm、高度15mm的大型元件均可對應。

異形元件用直列式FM貼裝頭

是一種元件對應能力更寬范圍型貼裝頭，從03015mm的微小型元件到55x100mm、高度30mm的大型元件均可對應。另外還支持載荷控制。

2、因應變種變量生產的高效生產解決方案

高效對應諸多機種的生產

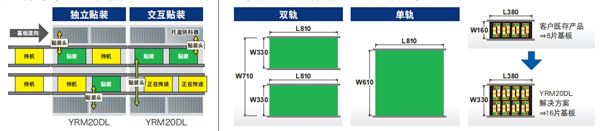

通過獨立貼裝和交互貼裝兩種生產方式的組合，以及新開發的雙軌4貼裝平臺的設計,可高效對應多樣機種的生產。不同軌道生產不同機種時，也能實現非常高的生產效率。

W330mm雙軌

可雙軌同時生產上限為L810xW330L尺寸基板。

可增加基板或者治具搬送數量,提高生產效率。

自動交換頂針功能（車載對應標配）

可自動配置頂針。通過與自動生產準備功能組合使用,可以大幅減輕生產品種更換時的工作負荷。

自動吸嘴站車載對應標配

通過自動更換吸嘴，實現高效生產?？梢绘I式更換吸嘴站，提升切換及維修效率。

3、高精度貼裝與微小部件的安定生產

±15μm(Cpk≥1.0)的高精度貼裝

采用高剛性底座等抑制設備的振動，并通過相關治具進行的精度校正，從而實現±15μm的高精度。

低沖擊貼裝

通過測量基板高度的方式，實現貼裝高度的控制，從而控制貼裝面、部件底面的相對高度。并通過與低靜負荷吸嘴的組合,減輕對更微小部件的負荷。

吸著/貼裝穩定化

利用多重精度校正系統“MACS”,在生產過程中自動讀取設置在裝置內的校正標志，實現穩定的吸著/貼裝性能。

4、雅馬哈貼片機實現高效率生產的豐富的功能群組

無停機托盤供料裝置eATS30

可最大收納30個料盤的大容量托盤供料裝置。以料盤為單位的不停機供料，實現了生產線無停止的連續生產。同時推出節省空間且性價比優異的10層料盤供料裝置"CATS1OR”。

吸嘴保養/送料器維修警告功能

通過自我診斷、自我修復功能,可使吸嘴及送料器持續保持清潔的狀態，繼續維持高品質的生產。

自動續料式送料器

只需剪斷編帶并插入，操作簡單，減輕供料作業的負荷。另外，通過安裝雙卷盤，實現供料時機平準化,將因供料不及時所導致的停機風險降到更低。

可提高貼裝品質的視覺系統

配備側視攝像頭，提高小型零部件的貼裝質量?？蛇x配引腳共面:Tracer(選配)可保存零部件識別圖像，為貼性檢查器。AllImage裝質量分析提供強有力的支持。

5、車載對應標配規格

前后獨立信號塔

頂針自動更換功能自動吸嘴站

廢料箱滿箱感應器對應包括安全類別3等各種規格
