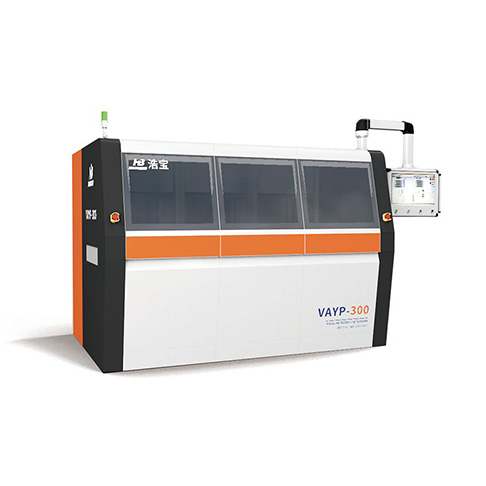

浩寶在線式甲酸真空回流焊 IGBT功率半導體焊接爐設備

產品簡介：

浩寶在線式甲酸真空焊接爐適用于批量生產，應用范圍如下：功率半導體（IGBT模塊、MOSFET器件）、高-級封裝、微電子混合組裝、光電封裝、氣密性封裝、晶圓級封裝、UHB LED 封裝、MEMS 封裝等。 IGBT功率半導體無空洞、高可靠性焊接設備，適用于功率半導體等無空洞、高可靠性的焊接封裝。

13510358172

技術參數

浩寶在線式甲酸真空回流焊 IGBT功率半導體焊接爐設備

設備品牌：浩寶
設備型號：VAYP-400
設備產地：中國

浩寶在線式甲酸真空回流焊針對功率半導體模塊焊接無空洞、高可靠性、高-效-率批量生產的需求，浩寶技術聯合華中科技大學教授團隊，潛心研發出一款高可靠、高穩定、高效率的在線式甲酸真空焊接爐，為功率半導體制造或封裝廠家?guī)韮?yōu) 秀的真空焊接封裝方案。

浩寶在線式甲酸真空焊接爐適用于批量生產，應用范圍如下：功率半導體（IGBT模塊、MOSFET器件）、高-級封裝、微電子混合組裝、光電封裝、氣密性封裝、晶圓級封裝、UHB LED 封裝、MEMS 封裝等。

IGBT功率半導體無空洞、高可靠性焊接設備，適用于功率半導體等無空洞、高可靠性的焊接封裝。

在線式甲酸真空爐設備介紹

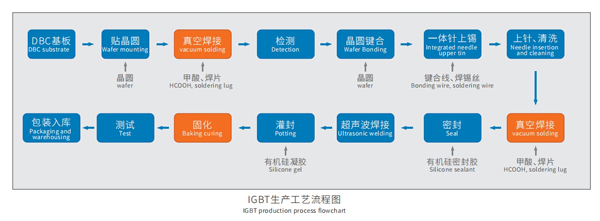

1、隨著全球新能源的發展,功率半導體行業正在快速發展。IGBT模塊等在封裝焊接時有著低空洞率、高可靠性、消除氧化、高效生產等需求,而目前市場上用于IGBT的真空焊接設備存在諸多問題,例如焊接性能不達標、穩定性差、生產效率低,或者價格高、交期長等問題。

2、針對功率半導體行業的需求和痛點,浩寶技術聯合華中科技大學教授團隊,潛心研發出一款高可靠、高穩定、高效率的在線式甲酸真空焊接爐,為功率半導體制造或封裝廠家?guī)韮?yōu)秀的封裝焊接方案。

3、應用范圍：功率半導體(IGBT模塊、MOSFET器件)、高級封裝、微電子混合組裝、光電封裝、氣密性封裝、晶圓級封裝、UHBLED 封裝MEMS 封裝等。

核心技術及優勢
焊接品質高可靠
1、采用預熱區、加熱區和冷卻區模塊化設計,每個區真空度及溫度均可獨立控制,可根據工藝要求設置多段真空曲線及溫度曲線,焊接結果可重復、可追溯。

2、高氣密性的結構設計和焊接裝配工藝,快速抽真空,真空度可達1~10Pa,實現更低的焊接空洞率,單個空洞率<1%,總空洞率<2%

3、支持氮氣、氮氣+甲酸氣氛環境,可精準控制,高效的甲酸注入及回收系統,焊接不需助焊劑,通過氣體還原消除氧化物,焊后無殘留,免清洗。

4、爐內殘氧量低,≤10 ppm,有效防止金屬氧化。

車間生產高效率
1、在線式三腔、四腔真空焊接設備,全自動生產,滿足大批量IGBT模塊封裝生產需求。

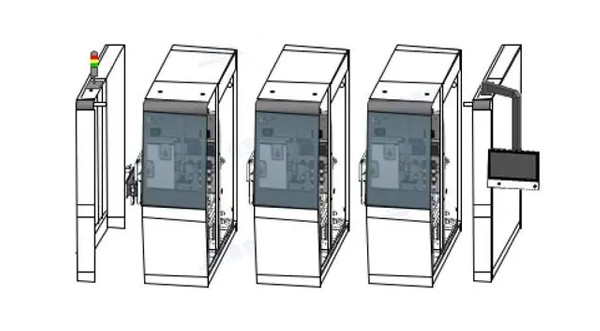

2、設備采用模塊化設計,可從兩腔升級到三腔、四腔,實現從小批量生產擴展到大批量生產。
3、加熱、冷卻效率高,精準控溫,升降溫速率>3/S,抽真空、充氮氣或甲酸速度快,整體連續工藝時間4~10min/托盤,滿足高效生產要求。
4、加熱系統采用特制發熱模塊,接觸式加熱,使用壽命長,大幅降低使用和維護成本,提升生產效益。

設備運行高穩定
1、采用國際一流電器等元器件,每一種經過精心選型和調配,確保設備運行的穩定可靠。
2、運輸系統采用伺服電機及特有的傳輸結構設計，振幅小,精準平穩，,避免位移。
3、自主開發的軟件控制系統,可實時監控設備運行狀態,自動進行數據存儲,具備三級權限管理,可對接MES等。
