西門子多功能貼片機租賃西門子Di貼片機

產品簡介：

西門子貼片機SIPLACE Di特性： SIPLACE視覺(數字) 機站計算機軟件為605版本 Y軸為線性驅動軸靈活的雙軌道輸送工作改進型的 DLM3 貼裝頭貼裝01005能力

13510358172

技術參數

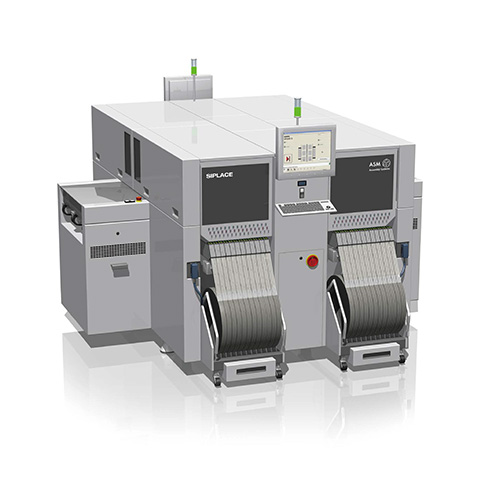

西門子多功能貼片機租賃西門子Di貼片機

品牌：西門子
型號：SIPLACE DI
產地：德國

西門子貼片機SIPLACE Di特性：
SIPLACE視覺(數字)
機站計算機軟件為605版本
Y軸為線性驅動軸
靈活的雙軌道輸送工作
改進型的 DLM3
貼裝頭貼裝01005能力

西門子貼片機貼裝速度
IPC值：57,000 comp./h
標稱值：66,000 comp./h
理論值：81,000 comp./h
元件范圍：01005-18.7x18.7 mm2
位置精度：±50 μm (3σ),±67 um
角度精度：±0.53°(30),±0.71°
供料器模塊類型：料帶供料器模塊、管狀散料供料器、散料供料器、其它定制的供料器模塊
供料器容量：144個料站，使用3x8mm S供料器
PCB板的尺寸：最大610x508mm2
PCB板的厚度：0.3-4.5mm(其他尺寸可根據要求定制)
PCB板的重量：最大3kg
照相機：5層照明度

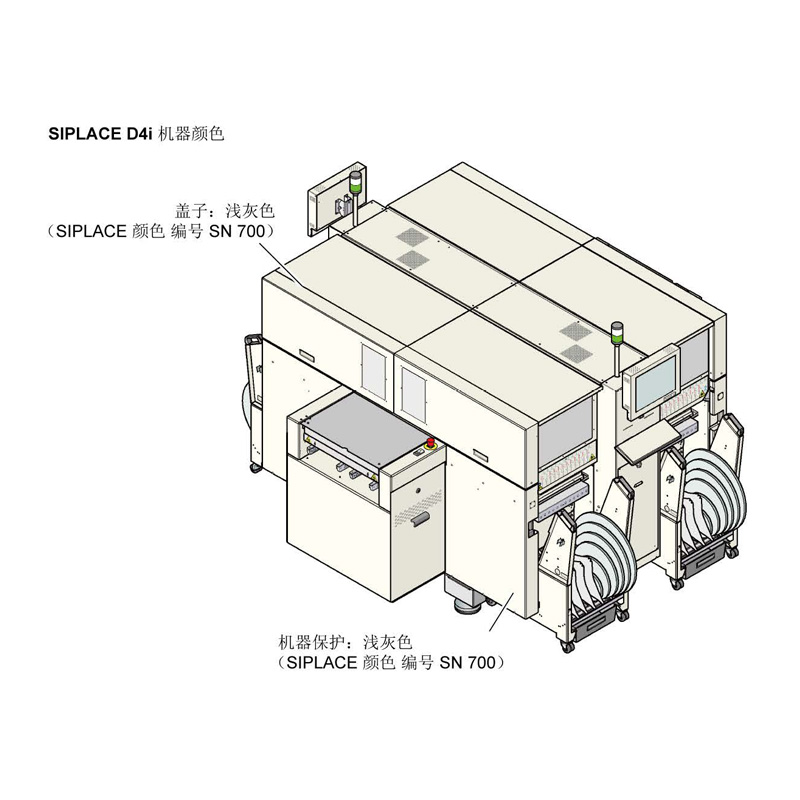

SIPLACE-D4i機器顏色

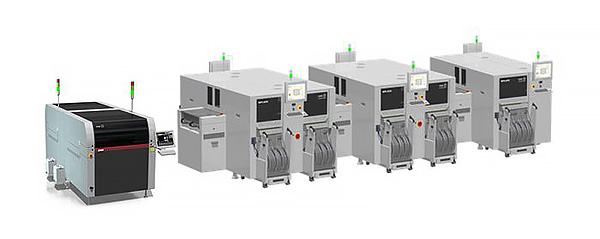

SIPLACE-D4i貼片機線體

西門子貼片機SIPLACE Di貼裝頭
使用SIPLACE D4i，我們可以向您提供帶有四懸臂和四個12吸嘴收集貼裝頭的強力貼片機。它是一臺具備高速貼裝速率、貼裝精度和靈活度的高速貼片機。

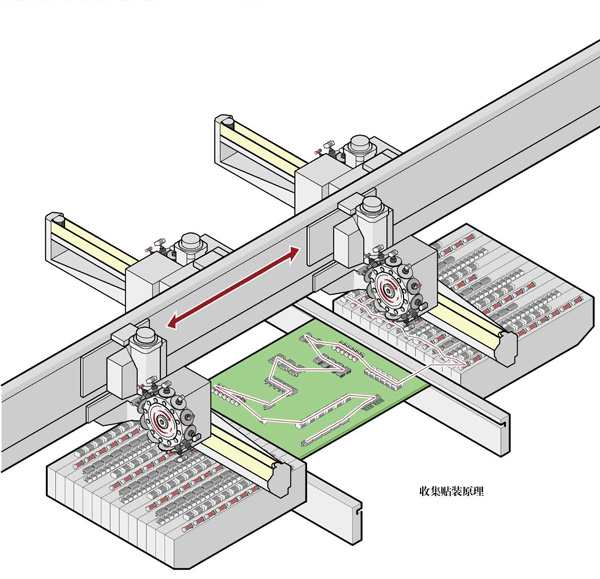

收集貼裝原理SIPLACE 12吸嘴收集貼裝頭以收集貼裝原理進行工作。這就表示，在每個周期中，貼裝頭將會拾取和“收集”12個元件，然后在貼裝頭移動過程中進行元件對中，再旋轉到要求的貼裝角度。然后將它們輕柔精確地貼裝到PCB上。這一原理特別適用于標準元件的高速貼裝。

壓力傳感器
監測指定元件的貼裝力。通過壓力傳感器觸發技術，拾取時的元件高度不同和PCB板表面的任何不平都會在貼裝期間得到補償。
真空傳感器
檢查元件是否被正確拾取或安裝。

檢查和自學習功能通過各種檢查和自學習功能
可以大幅度提高SIPLACE貼裝頭的可靠性。
元件傳感器在拾取和貼裝過程前后檢查吸嘴上元件的存在情況。
貼裝頭上的數字相機檢查吸嘴上每個元件的位置。在進行貼裝之前，任何取料偏差都會被補償。

西門子D4i貼片機貼裝頭
