SMT貼片機飛達正確的使用方法

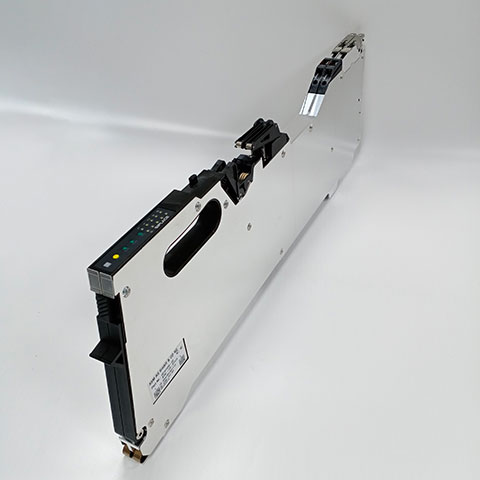

SMT貼片機作為現代化高科技設備，主要應用于電子產品加工中的電子元器件安裝環節。當前行業內主流的SMT貼片機均為全自動化設備，且貼片加工的器件正朝著更精細、更快速、更高集成度的方向發展。貼片機不僅顯著提升了行業整體產能，更為電子智能制造行業的發展提供了穩定可靠的品質保障。在貼片機的工作過程中，要將精細化的元器件精準安裝到PCB線路板上，需借助一種精密且能持續供應電子元器件的輔助工具叫飛達（又稱喂料器）。它的作用是將元器件輸送至固定位置，再由貼片機吸嘴移動吸取并貼裝到PCB線路板的指定位置。由此可見，飛達在貼片機工作中至關重要，那么如何正確操作使用才能確保其長期穩定可靠呢？

一、帶式喂料器的選用

1、帶式喂料器通常分為8mm2P、8mm4P、8mm4E、12mm、16mm、24mm、32mm等型號，其中（P）代表紙帶，（E）代表膠帶。

2、操作時需根據料帶的實際寬度和間距選用適配的喂料器。一般情況下，8mm2P可替代8mm4P，8mm4P可替代8mm4E，但需注意8mm2P不可替代8mm4E。

二、帶式喂料器的安裝

1、打開飛達料帶上的壓料蓋與卷帶導軌。

2、將物料卷盤放置在飛達卷輪架上。

3、把物料的上卷帶和傳輸卷帶穿過料帶導軌槽和主機架后，從料帶頭端揭開上蓋卷帶直至吸著物料的位置，再將傳輸卷帶放入導軌的插槽中。

4、待鏈輪夾住傳輸卷帶的移動槽后，拉下料帶導軌，在料帶導軌平貼于傳輸卷帶的狀態下，最終調節并確認傳輸卷帶是否被鏈輪正常夾住。

5、將分離后的上蓋卷帶扁平地掛在齒輪與成型齒輪之間以便排除。

6、使用旋臂將卷帶推動至拾取點位置。

三、飛達傳輸間距的修改

1、8mm的帶式喂料器有2P、4P兩種間距，需各自使用專用喂料器。

2、12mm帶式喂料器可根據部件類型調節為4mm、8mm、12mm的間距。

3、16mm帶式喂料器可變換使用4mm、8mm、12mm、16mm的傳輸間距。

4、24mm帶式喂料器可設定為4mm、8mm、12mm、16mm、20mm的間距。

5、用一字螺絲刀松開原先的固定位置，握住手把將其移動到該物料所需的間距（需與4、8、12、16、20中的數值一致），再擰緊固定螺絲。

四、喂料器與喂料器底座的安裝及拆離

1、安裝喂料器與底座前，先用毛刷清掃底座上殘留的散料及其他異物。

2、喂料器底座的每個插槽都有其固有的序號，需根據技術員提供的站位表，將喂料器插入對應序號的插槽中。

3、推動喂料器，使其前方下部的定位銷與垂直板相接，推進時用力需適當。

4、向前推動手把將喂料器固定在底座上，并檢查喂料器是否牢固固定。

5、若要從底座上拆離喂料器，首先需確認設備處于停止狀態。確認后，向后拉把手解除固定，再握住把柄向后移動喂料器直至拆離。

五、保養與檢查事項

1、檢查飛達上所有螺絲是否松動。

2、對經常傳動的部位添加相應的潤滑油。

3、清掃鏈輪部位的雜質。

4、對Shuttle部位進行消磁處理。

5、檢查LED燈的發光狀態。

六、注意事項

1、禁止將飛達存放在有磁力產生的場所。

2、避免喂料器之間及喂料器與其他物體發生碰撞。

3、拆裝喂料器時，不可多個同時拆裝或疊放。

4、務必保持飛達的清潔，以預防故障發生，減少因飛達故障導致的生產延誤。

5、拆裝飛達時需輕拿輕放，以減少元器件的損傷。
